万能转换开关（文字符号SA）的作用：是用于不频繁接通与断开的电路，实现换接电源和负载，是一种多档式、控制多回路的主令电器。

转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。当将手柄转动到不同的档位时，转轴带着凸轮随之转动，使一些触头接通，另一些触头断开。它具有寿命长，使用可靠、结构简单等优点，适用于交流50Hz、380V，直流220V及以下的电源引入，5KW以下小容量电动机的直接启动，电动机的正、反转控制及照明控制的电路中，但每小时的转换次数不宜超过15～20次。

万能转换开关的符号表示

万能转换开关符号表示

    上图显示了开关的档位、触头数目及接通状态，表中用“×"表示触点接通，否则为断开，由接线表才可画出其图形符号。具体画法是：用虚线表示操作手柄的位置，用有无“."表示触点的闭合和打开状态，比如，在触点图形符号下方的虚线位置上画“．"，则表示当操作手柄处于该位置时，该触点是处于闭合状态；若在虚线位置上未画“."时，则表示该触点是处于打开状态

磁敏传感器是机电系统和工控领域经常用到的传感器。

磁敏传感器是利用导体或半导体的磁电转换原理，将磁场信息变换成相应电信号的元器件。目前应用泛的是半导体磁敏传感器，包括霍尔元件，磁阻元件，磁敏二极管，磁敏晶体管及磁敏集成电路等。此外，强磁性金属制作的磁敏元件，韦干特磁敏传感器及超导金属制成的约瑟夫逊超导量子干涉器件(SQUID)等，也是近年来开发的极重要的磁敏传感器。

1)磁敏传感器的外形结构

磁敏传感器的种类很多，应用场合也各不相同，外形结构更是多种多样。图1所示是部分磁敏传感器的外形结构图。

2)磁敏传感器的符号

磁敏传感器作为开关使用时的符号即磁性开关的符号如图2所示。

图2  磁性开关的符号

3）磁敏传感器的应用

磁敏传感器利用磁场作为媒介可以检测很多物理量，例如：位移、振动、力、转速、加速度、流量、电流、电功率等。在磁敏传感器中，霍尔元件及霍尔传感器的生产量是最大的。它主要用于无刷直流电机（霍尔电机）中，这种电机用于磁带录音机、录像机、XY记录仪、打印机、电唱机及仪器中的通风风扇等。另外，霍尔元件及霍尔传感器还用于测转速、流量、流速及利用它制成高斯计、电流计、功率计等仪器

西门子模块6ES7312-5BF04-0AB0

 独立型PLC又称外装型或通用型PLC。对数控机床而言，独立型PLC独立于CNC装置，具有完备的硬件结构和软件功能，能够独立完成规定的控制任务。采用独立型PLC的数控系统框图（如图1所示）。

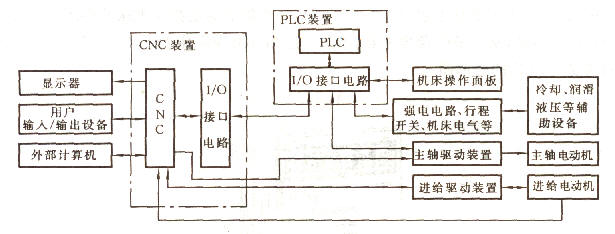

                   图1    独立型PLC的CNC系统框图

独立型PLC具有如下特点

(1)独立型PLC具有CPU及其控制电路，系统程序存储器、用户程序存储器、输入／输出接口电路、与编程器等外部设备通信的接口和电源等基本功能结构(如图2所示)。

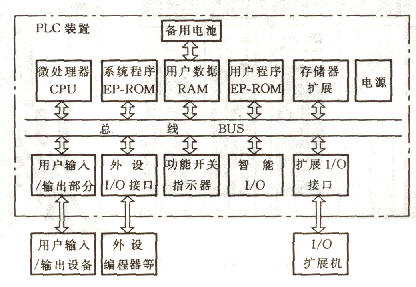

                 图2   独立型PLC功能结构

(2)独立型PLC一般采用积木式模块结构或插板式结构，各功能电路多做成独立的模块或印刷电路插板，具有安装方便、功能易于扩展和变更的优点。

(3)性能／价格比不如内装型PLC
