（1）作用：主要用于当发生人身触电或漏电时，能迅速切断电源，保障人身安全，防止触电事故。有的漏电保护器还兼有过载、短路保护，用于不频繁起、停电动机。

（2）工作原理：当正常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器工作于闭合状态。如果发生漏电或触电事故，三相电流之和便不再等于零，而等于某一电流值Is。Is会通过人体、大地、变压器中性点形成回路，这样零序电流互感器二次侧产生与Is对应的感应电动势，加到脱扣器上，当Is达到一定值时，脱扣器动作，推动主开关的锁扣，分断主电路。

（3）参数与类型

参数：额定电流，额定漏电动作电流，额定漏电动作时间。

类型：按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等。

（4）选择：选择漏电保护器应按照使用目的和根据作业条件选用：

按使用目的选用：

①以防止人身触电为目的。安装在线路末端，选用高灵敏度，快速型漏电保护器。

②以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。

③用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。

按供电方式选用：

①保护单相线路（设备）时，选用单极二线或二极漏电保护器。

②保护三相线路（设备）时，选用三极产品。

③既有三相又有单相时，选用三极四线或四极产品。

5）使用方法

①在选定漏电保护器的极数时，必须与被保护的线路的线数相适应。

②安装在电度表和熔断器后检查漏电可靠度，定期校验

西门子6ES7315-2EH14-0AB0

1.半导体材料
    多数现代电子器件是由性能介于导体与绝缘体之间的半导体材料制造而成的。常用的半导体材料有：元素半导体，如硅、锗等；化合物半导体，如砷化镓等；以及掺杂或制成其它化合物的半导体材料。

2.本征半导体
    本征半导体是一种纯净的、结构完整的半导体晶体。半导体共价键中的价电子并不像绝缘体中束缚的那样紧，在热激发下会脱离共价键而成为自由电子。在半导体内，自由电子和空穴总是成对出现的。

3.杂质半导体
    在本征半导体内掺入一定数量的杂质，就会改变半导体的性能。
    (1）P型半导体:在硅（或锗）的晶体内掺入少量的杂质，如硼（或铟）等，就构成了P型半导体。掺入三价元素，形成一个空穴。相邻共价键上的电子受热激发移动填补到这个空穴中，硼原子成为负离子。 P型半导体中的空穴成为多数载流子——多子，受热激发而脱离共价键的电子为少子。
    (2）N型半导体:在硅（或锗）的晶体内掺入少量的杂质，如磷（或砷、锑）等，就构成了N型半导体。掺入五价元素，形成一个自由电子。N型半导体中的电子成为多数载流子——多子，而空穴为少子。

要理解两种不同类型的半导体是如何形成的，有什么区别。
4. PN结的形成
    将两种不同类型的半导体进行结合，在其结合面上就出现了电子和空穴的浓度差别。电子和空穴都要从浓度高的地方向浓度低的地方扩散。

    空间电荷区又叫耗尽层，具有非常高的电阻率。

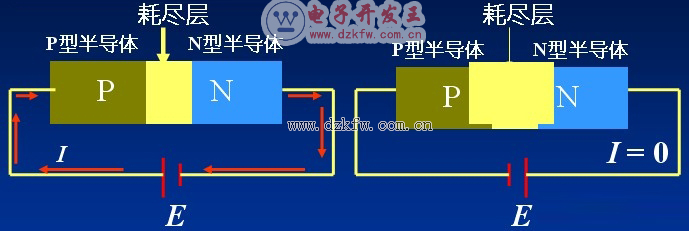

    PN结具有单向导电性:即在PN结上加正向电压时，PN结电阻很低，正向电流较大。（PN结处于导通状态）加反向电压时，PN结电阻很高，反向电流很小。（PN结处于截止状态）
