西门子电源6ES7307-1EA01-0AA0

产品简介:西门子电源6ES7307-1EA01-0AA0
输出端子有两种接法:
一种是输出各自独立,无公共点:各输出端子各自形成独立回路。
一种为每4∽8个输出点构成一组,共有一个公共点:在输出共用一个公共端子时,必须用同一电压类型和同一电压等级,但不同的公共点组可使用不同电压类型和等级的负载,且各输出公共点之间是相互隔离的。
输入输出端子处理的过程如下:
6. 电源
PLC的供电电源一般是市

更新时间:2022-12-08
浏览次数:350
厂商性质:代理商
详情介绍
品牌Siemens/西门子应用领域化工,电子,电气
产地德国品牌西门子

西门子电源6ES7307-1EA01-0AA0

一、项目所需设备、工具、材料

见表1

二、训练内容:

 1、 项目描述

某艺术彩灯造型演示板如图6所示,图中ABCDEFGH为八只彩灯,呈环形分布。控制要求如下(灯的点亮顺序是):

将启动开关K1合上,八只灯泡同时亮,即ABCDEFGH同时亮1秒;接着 八只灯泡按逆时钟方向轮流各亮1秒,即A1秒→B1秒→C1秒→D1秒→E1秒→F1秒→G1秒→H1秒;接下来八只灯泡又同时亮1秒,即ABCDEFGH同时亮1秒;然后八只灯泡按顺时钟方向轮流各亮1秒,即H1秒→G1秒→F1秒→E1秒→D1秒→C1秒→B1秒→A1秒。然后按此顺序重复执行。按下停止开关K1,所有灯灭。

2、实训要求

2.1 输入和输出点分配

见表2

2.2  PLC接线图

按图7接好线。注意COM1COM2相连接,因为采用相同额定电压的指示灯。输入接启动开关和停止开关。

2.3  程序设计

8中,PLC运行时,程序919步中,M11导通,由于程序步50120中,M11动合触点闭合,分别控制了Y0Y7的导通,因而彩灯ABCDEFGH同时点亮,因T0延时1秒钟,故ABCDEFGH同时点亮1秒钟。1秒钟时间到,程序第40步,T0动合触点闭合,移位指令执行,实现轮流点亮,即 ABCDEFGH轮流点亮因为1秒钟T0闭合一次,故ABCDEFGH轮流点亮的时间间隔为1秒。程序步2029中,当M20通时,将M101置位,由 M101动合触点与MI2M19动合触点配合,分别轮流点亮HA,即HGFEDCBA每隔1秒轮流点亮。程序步3039中,当M20通时,将M101复位,M101动断触点与MI2M19动合触点配合,分别串联点亮AH,即ABCDEFGH每隔1秒轮流点亮。任何时候将停止开关K2合上,在第114步,区间复位指令使M12M19全部复位,所有灯均不亮。

2.4 运行并调试程序

1将梯形图程序输入到计算机,检查电源正确无误。

2)对程序进行调试运行。

a.接通PLC电源后,将PLCRUN状态,将K1闭合,观察ABCDEFGH的亮显情况。

b.K2闭合,观察ABCDEFGH的亮显情况。

3)调试运行记录。

三、实训报告要求与考核标准

1、实训报告要求

1)整理实训操作结果,按标准写出实训报告。

2)请用步进指令完成本次实训。

西门子电源6ES7307-1EA01-0AA0

1.   PLC的硬件结构

可编程控制器主要由中央处理单元(CPU)、存储器(RAMROM)、输入输出单元(I/O)、电源和编程器等几组成。PLC硬件结构如图1所示:













1 PLC硬件结构





2.   中央控制处理单元(CPU)

可编程控制器中常用的CPU主要采用通用微处理器、单片机和双极型位片式微处理器三种类型。

通用微处理器有808080868028680386等;单片机有80318096等;位片式微处理器的AM2900AM2903等。FX2可编程控制器使用的微处理器是16位的8096单片机。

3.   存储器

可编程控制器配有两种存储器:系统存储器和用户存储器。

系统存储器:存放系统管理程序。

用户存储器:存放用户编制的控制程序。

4.   输入接口电路

PLC通过输入单元可实现将不同输入电路的电平进行转换,转换成PLC所需的标准电平供PLC进行处理。

接到PLC输入接口的输入器件是:各种开关、按钮、传感器等。各种PLC的输入电路大都相同,PLC输入电路中有光耦合器隔离,并设有RC滤波器,用以消除输入触点的抖动和外部噪声干扰。PLC输入电路通常有三种类型:直流(1224)V输入、交流(100120)V输入与交流(200240)V输入和交直流(1224)V输入



2  直流输入模块



3  交、直流输入模块







4  交流输入模块



5.   输出接口电路

PLC的输出有三种形式,即继电器输出、晶体管输出、晶闸管输出。如图所示:

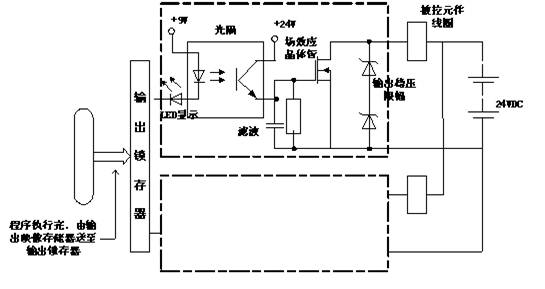

5  场效应晶体管输出方式(直流输出)





6  可控硅输出方式(交流输出)



7  继电器输出方式(交直流输出)



输出端子有两种接法:

一种是输出各自独立,无公共点:各输出端子各自形成独立回路。

一种为每48个输出点构成一组,共有一个公共点:在输出共用一个公共端子时,必须用同一电压类型和同一电压等级,但不同的公共点组可使用不同电压类型和等级的负载,且各输出公共点之间是相互隔离的。

输入输出端子处理的过程如下:

6.   电源

PLC的供电电源一般是市电,也有用直流24V电源供电的。

7.   编程器

利用编程器可将用户程序输入PLC的存储器,还可以用编程器检查程序、修改程序;利用编程器还可以监视PLC的工作状态。编程器一般分简易型 和智能型。

8.   PLC的软件结构

在可编程控制器中,PLC的软件分为两大部分:

1.      系统监控程序:用于控制可编程控制器本身的运行。主要由管理程序、用户指令解释程序和标准程序模块,系统调用。

2.      用户程序:它是由可编程控制器的使用者编制的,用于控制被控装置的运行
