控制特性监测功能可监测闭合回路的控制块的控制质量并发送相关信号。果控制性能下降，则可对控制器适时进行优化或实施特定的维护措施。

SIMATIC PCS 7系统集成的I&C 库也具有较高质量的回路控制功能，凭借该功能，则可执行成本效益高的过程控制（Advanced Process Control ）应用程序。多变量控制、预测控制或超驰控制因此，可有效提高小型和中型设备的收益、产品质量、安全和环境保护特性。

 西门子模块321-1BH10-0AA0西门子模块321-1BH10-0AA0西门子模块321-1BH10-0AA0

WinAC是SIEMENS新推出的基于PC的工业自动化控制系统兼具PC强大的计算功能数
据处理能力和PLC逻辑测控与运行可靠性特点本文介绍了WinAC在千层酥自动化生产线中的
成功应用及其*的特点
关键词：千层酥?烘炉?基于PC自动化?分布式控制系统?过程控制系统
一、概述
千层酥生产线总长度约200米主要由如下单元组成
1、叠层起酥机

叠酥机是生产饼干的道重要工序可根据厂房的不同来选择立式或卧式其包括七道轧辊三次轧制配备撒酥机要求自动化控制系统满足如下要求：
传动控制采用矢量型变频器调速线速度同步工作稳定性高。
轧辊间隙采用数字化闭环调整系统控制操作简单方便快捷。
人机界面操控能与其它成型主机的相关部分实现联动控制操作简单方便。
叠层次数、宽度在范围内任意调节。
叠层宽度560-1000MM
叠层次数4-12层
压片厚度0.1-10MM
2、送料机
送料机将搅拌好的韧性饼干胚料进行初步轧制后输送到后一工序的双轧轧面机电控系统要求能够同步调速控制手动调节与自动运行控制。
3、双轧轧面机
该设备是将叠酥机或送料机输送来的面胚进行多次轧制使面胚由厚变薄电控系统要求；
轧辊采用变频调速控制,速度同步性能稳定；
控制面皮厚度采用智能数字表设定与显示。
4、烘炉
有热风循环烘炉远红外线烘炉导热油炉等
饼干烘烤炉是饼干生产线的重要组成部份由电器控制系统热风循环系统加热系统排烟
系统炉网输送装置炉网自动检测张紧装置等组成要求自动化控制系统达到如下功能：
生产线工作状态的实时监测
温度坐标升温曲线等显示
温度调节系统参数在线修正
历史工作状态记录保存
温度控制精度高操作方便工作稳定可靠
热风循环系统采用自动控制热风量，闭环控制，可选择自然与强制性排烟等自动功能
燃气炉欠压、超压、漏气、超温等多种安全保护功能
5、成型机
成型机由多台轧面机与传动单元组成相互之间无机械传动联锁无张力检测单元要求整条生产线通过电器控制线速度同步运行控制难度较大对自动化系统的功能要求较高。
二、控制系统特点
综上所述千层酥生产线控制系统是一个集运动控制与过程控制的综合自动化控制系统归纳起来应有如下特点：
分布式：生产线总长度约200米，控制点多而且分散，因此选用分布式测控系统为适宜，分布式测控系统具有布线量少，搞干扰能力强，扩展维护方便，运行安全可靠，故障风险降到低的优点。
总线网：全线采用现场总线网络控制，排除大量模拟信号的干扰因素，实现的速度协调控制与高精度温度测控，检测与控制协调一致。
大量配方存贮：一条生产线可生产上百种产品，因此有大量的配方存贮与调用，普通的PLC控制器由于受内存的影响，很难做到大量配方的存贮与调用，因此基于PC自动化是本系统的选方案。
集中管理：分布式控制，集中式管理是现代过程控制系统的特点，本系统配备完善的人机界面操作系统，全面的系统监控与异常报警功能。
运动控制：速度同步也是本控制系统的关键，采用矢量型变频器通，过网络主令控制，达到全线速度的协调与统一。
三、基于PC 的自动化---WinAC
WinAC是SIEMENS公司新推出的基于PC的自动化控制系统，WinAC具有PLC的功能但又不同于普通的PLC控制器，其具有强大的计算功能、数据处理能力和PLC*的计算速度，更兼顾了PLC的运行可靠性特点。其海量内存贮器特别适合于大数据量计算、大量配方存贮与管理。其计算功能与PC机相同，可靠性与功能更可与PLC-S7-400系统比美，是千层酥成型机与烘炉机械设备控制系统想的选择：

*性
WinAC是基于标准的WINOOWs操作平台下的PLC控制器，梯形图编程，因此有独立而严格的时序。控制特别满足对于高速、、复杂计算及严格时间要求的控制任务。
WinAC支持标准的WINOOWs NT 下的OPC、Active X 和DCOM 技术。控制和通讯内核与标准的WINOOWs NT任务的通讯由其内置的代理服务器完成，因此相比普通的PLC控制器功能更强。
应用程序开发环境
SIEMENS统一的组态软件STEP 7 是WinAC控制器的标准开发平台，包括通信组态、编程、测试和启动以及系统文件的编制，对于熟悉STEP7的工程师，不需占用额外的培训时间。

系统组态界面

西门子电机6SL3120-1TE24-5AA3

，三菱电机的人机界面产品主要包括GOT-A900系列和GOT-F900系列两种。对于GOT-A900系列，在使用之前需要安装OS（包括基本OS、通讯驱动等）。其中的通讯驱动需要根据所连接的对象以及所采用的连接方式选择安装。以A970GOT为例，应在A970GOT上安装A9GT-RS2串行通讯板，并安装对应的通讯驱动（SIEMENS S7-300/400），且需通过西门子制造的HMI Adapter（6ES7 972-0CA11-0XA0）与西门子S7-300系列PLC进行连接。

　　1．西门子S7-300系列PLC的设置：

　　在STEP7软件中按照以下步骤进行设置。

　　① 双击“SIMATIC 300"项。

　　② 双击“Hardware"项。

　　③ 双击“CPU 315-2 DP"一栏。

　　④ 点击“Properties…"按钮，在弹出的对话框中进行如下设置：

　　⑤ 在“SIMATIC Manager"窗口的“Options"菜单中选择“Set PG/PC Interface"。

　　⑥ 双击“PC Adapter（MPI）"一栏，并进行如下设置：

　　⑦ 选择“Local Connection"选项卡，并进行如下设置：

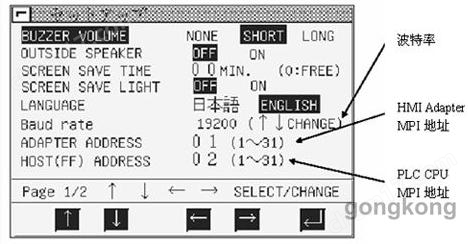

　　2．GOT的设置：

　　在GOT实用菜单的“SETUP"中设置如下：

　　3．西门子HMI Adapter与GOT（A9GT-RS2）接线图如下：

　　西门子制造的电缆（6ES7 901-1BF00-0XA0）也可使用。

　　对于GOT-F900系列（F940GOT，F930GOT），需通过其内置的RS232C口经由西门子制造的HMI Adapter（6ES7 972-0CA11-0XA0）与西门子S7-300系列PLC进行连接。

　　1.西门子S7-300系列PLC的设置（同上）

　　2.GOT的设置：

　　在GOT的系统画面中设置如下：

　　DST站号（目标站号）根据在S7-300中的设置应设为2。

　　3.西门子HMI Adapter与GOT（RS232C口）接线图如下：（同上）
